Tektronix MP5000 모듈형 정밀 시험 시스템은 확장을 고려한 설계로 성장할 준비가 되어 있습니다. MU와 PSU 모듈을 혼합해 사용하면서 확장하세요. 높은 채널 밀도와 빠른 모듈 교체로 다운타임을 최소화하고 처리량을 극대화합니다. 또한 Tektronix는 정밀성과 지원을 바탕으로 차세대 테스트를 지원하겠습니다.
Continuously Customizable. Endlessly Adaptable.
MP5000 알아보기
성능 최적화
다운타임 최소화
유연한 확장성을 고려한 설계
테스트 자동화
하나의 메인 프레임 - 더 많은 옵션
엔지니어들이 새로운 애플리케이션과 요구사항에 맞춰 전환할 수 있도록 지원하는 플랫폼입니다.
하나의 메인프레임에서 SMU/PSU 모듈을 조합하여 사용하세요.

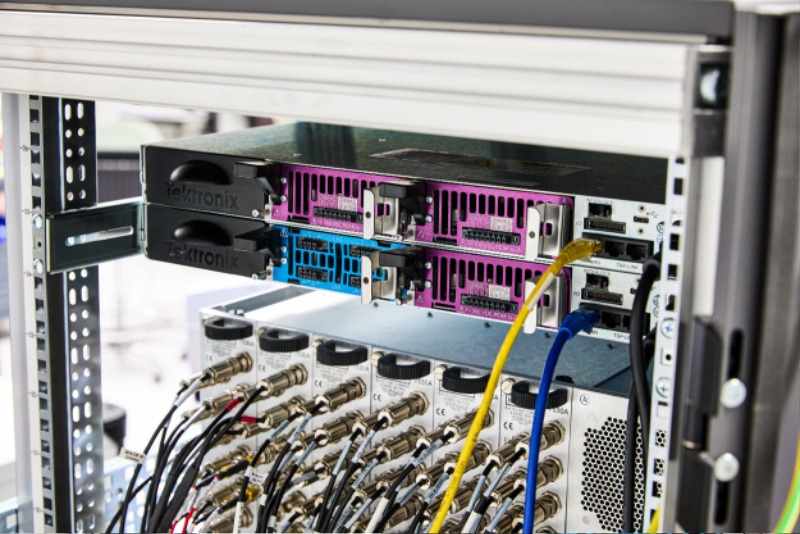

랙/스택/링크를 통해 메인프레임을 함께 사용하여 검증 환경부터 생산환경까지 확장 가능합니다.
다운타임 최소화
주요 특징
간편한 모듈 분리 및 교체
슬롯별 독립 전원 제어로 메인프레임 다운타임 방지
모듈 단위 교정으로 장비 유지보수 시간 제거
최신형 터치스크린과 웹 인터페이스로 더 빠른 인사이트와 문제 해결 가능
성능 최적화
SMU 모듈을 통한 pA 수준의 초저전류 정밀 측정으로 애플리케이션 맞춤 성능 제공
새로운 PSU은 계측기 내장형 TSP(Test Script Processor) 기능을 지원합니다.
채널당 50W의 전력을 공급하는 전원 공급 모듈로 차세대 디바이스를 구동합니다.
속도, 안전성 그리고 동기화

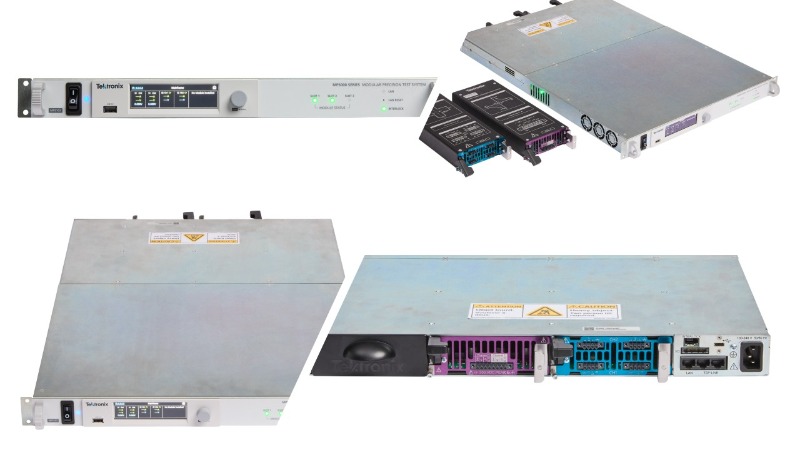

이 컴팩트한 1U 플랫폼은 높은 처리량과 병렬 테스트를 위해 설계 되었으며, 최대 6개의 독립 채널을 제공하며 빠른 보호 기능으로 기기를 안전하게 유지합니다.
1MSA/s ADC로 상세한 파형을 캡처하고, 최대 32개의 장비와 1마이크로초 미만의 동기화를 쉽게 수행할 수 있는 18개의 디지털 I/O 핀과 TSP-Link로 쉽게 규모를 키울 수 있습니다.
웹 인터페이스, Python, IVI 드라이버 또는 TSP 스크립팅 중 선호하는 제어 방법을 선택하고, USB3.0과 기가비트 이더넷을 사용해 데이터를 빠르고 안정적으로 스트리밍하세요.
정밀 테스트 시스템을 구축하세요
메인프레임
모델
설명
연결
MP5103
메인 프레임 - 1U, 3슬롯 / 6채널
USB-C, LAN/1GigE 이더넷
MSU 모듈
모델
모듈 유형
채널
최대 전류 범위
최대 전압 범위
해상도
전력
MSMU60-2
SMU
2
1.5A
60V
100fA / 500nV
30W
PSU 모듈
모델
모듈 유형
채널
최대 전류
최대 전압
전력
MPSU50-2ST
전원 공급 장치
2
5A
50V
채널당 50W
다양한 애플리케이션에 적합
VCSEL 모듈 기능 테스트
고속 LIV(광-전류-전압) 시험으로 VCSEL 모듈을 신속히 특성화합니다. MP5000은 레이저 다이오드에 정밀한 전류 펄스를 공급하고 포토다이오드 응답을 측정하여, 빠르고 동기화된 정확한 광 성능 검증을 가능하게 합니다.
1U 메인프레임당 최대 6채널 지원
채널 간 <500ns 동기화
SMU 모듈 내 1MSa/s 디지타이저
유연한 셋업을 위한 향상된 소스-센스 전압 기능
반도체 소자 기능 시험
AMS 특성 평가나 생산 과정에서 센서, IC, 포토다이오드의 성능을 검증합니다. MP5000은 정밀한 전력 공급과 측정을 통해 유연하고 고처리량의 시험을 지원하며, 최종 조립 전에 장치가 규격을 충족하는지 확인하는 데 이상적입니다.
하나의 메인프레임에서 SMU와 PSU 모듈 혼용 가능
1U 메인프레임 당 최대 6채널 지원
최저 100nA 범위까지 저전류 측정 가능
스위치 매트릭스 등 다른 계측기와의 동기화 제어 지원
광 트랜시버용 레이저 / 모듈 특성 평가
검증 단계에서 생산 단계까지 빠르고 동기화된 LIV 스윕을 생성하여 레이저 및 변조기의 성능을 보장합니다.
MP5000은 저전류 측정 정밀도와 높은 측정 속도를 결합하여, 특성 동작을 전체적으로 파악할 수 있도록 합니다.
MP5000 시리즈 모듈형 정밀 테스트 시스템
