DP Series
- 단상 1.5kVA ~ 삼상 144kVA까지 지원
- 출력전압 : AC 0V ~ 310V / DC -440V ~ +440V
- 주파수 AC+DC : 1Hz ~ 550Hz
- 측정 기능 지원
- 시퀸스 기능 지원
◈ 풍푸한 라인업

출력용량
출력형식

1.5kVA

3kVA

4.5kVA

6kVA

7.5kVA

9kVA

10.5kA

12kVA

다상시스템

단상

○

○

○

○

○

○

○

○

-

단상3선

-

○

-

○

-

○

-

○

단상모델×2대
(최대24kVA)

삼상

-

-

○

-

-

○

-

-

단상모델×3대
(최대36kVA)

멀티상

-

-

○

-

-

○

-

-

*단상 1.5kVA 에서 최대 삼상36kVA 까지 폭넑은 선택에서 최적의 파워를 고를 수 있습니다.
- 단상, 단상3선, 삼상, 멀티상(단상/단상3선/삼상 전환) 모델을 라인업
- 동일 단상모델을 여러 대 접속하여 다상시스템(단상3선/삼상) 구축가능

◈ 확실한 출력 특성
저왜율의 높은 출력안정도를 실현, 더욱이 대용량콘덴서부하에 대해서도 안정동작, 다채로운 출력모드와 폭넓은 출력범위로 고객 한사람 한사람의 요구에 확실히 부응합니다.
* AC모드, AC+DC모드, DC모드 지원
   AC모드: 40Hz~550Hz의 교루를 출력하는 모드, 출력 직류성분이 상쇄되므로 직류성분에 의하여 코어가 자기포화를 일으키는 트랜스
                시험에도 대응가능합니다.
   DC모드: 직류만을 출력하는 모드, 비교적 저전압 출력에서도 높은 SN비를 실현, 전류리미터 기능과 변용하면 직류전원으로서
                높은 성능을 발휘합니다.
   AC+DC모드: 직류에 교류성분을 중첩, 또는 교루에 직류 성분을 중첩(오프셋) 시키는 경우, 1Hz ~ 40Hz 의 교류출력시, 직류를 포함한
                      신호를 증폭하는 경우에 사용하는 모드, 전압급변, 상위급변 등 일시적으로 직류성분이 발생하는 전원변동시험에서는
                      이 모드를 사용합니다. DC-DC컨버터의 노이즈 중첩시험이나 콘덴서의 리플시험 등이 가능합니다.
*출력전압 & 주파수        100V레인지         200V레인지       분해능
AC - 출력전압                    0V ~ 155V             0V ~ 310V             0.1V
          주파수         AC: 40Hz ~ 550Hz   AC+DC: 1Hz ~ 550Hz       0.1Hz
DC - 출력전압                -220V ~ +220V        -440V ~ +440V         0.1V

* 최대피크전류:  ±0.15V이내 (75V ~ 150V) / ±0.30V이내(150V ~ 300V)
                       (출력전류를 최대전류의 0% ~ 100%로 변화시켰을 경우, DC, 45Hz ~ 65Hz)
* 최대피크전류: 최대전류(실효치)의 4배(크레스트펙터 4의 콘데너 인풋형 정류부하에 대응
* 파형 왜율: 0.5% 이하

◈ 충실한 계측기능
전압, 전류, 전력에 추가하여 옵션으로 부하역률, 크레스트펙터, 그리고 40차까지의 고조파전류 계측에도 대응합니다. 또한 가동시의 CO2 배출량을 표시하여 CO2억제대책을 지원합니다.
* 계측항목
- 전압: 실효치, 직류평균치, 피크치                            - 부하역률*
- 전류: 실효치, 직류평균치, 피크치, 피크홀드치          - 크레스트펙터*
- 전력: 유효전력, 피상전력, 무효전력*                       - 동기부파수
- 고조파전류*: 최대40차까지                                     - CO2 배출량               *:옵션

◈ 간단한 조작

보기 쉬운 대형 디스플레이로 패널조작이 간편, 필요한 계측항목을 3가지 선택하여 크게 표시하는 기능이나 리모콘에 의한 원격조작 등 고객 한사람 한사람의 편리함과 작업효율을 중시하고 있습니다.


◈ 전원 리미터 기능
























출력전류제한을 피크치와 실효치로 설정할 수 있습니다.
피크치설정에서는 정부 각각의 전류치를 설정할 수 있습니다.
리미트동작 후는 설정치로 출력전류를 계속 제한하는 것도,
리미트상태를 일정시간 지속 후 출력을 off하는 것도 가능합니다.
신제품 평가시 부하의 이상동작으로 이상전류가 발생할 경우의 보호에 유효합니다.
* 설정
  - 정부전류피크치, 전류실효치
* 리미터 동작
  - 자기복귀(연속) 또는 출력off
     출력off 까지의 리미트상태 지속시간을 지정가능(1s ~10s, 분해능1s)





◈ 교류전원을 사용하는 여러가지 상황을 고려한 다채로운 기능
 * 클립정현파
 - 정현파의 피크를 클립한 전압파형을 출력할 수 있습니다. 설정은 크레스트펙터(CF)
    또는 클립율(피크치에 대한 퍼센트)로 합니다.
 - CF설정범위: 1.10 ~ 1.41 (실효치 보정 있음)
 - 클립율 설정범위: 40.0% ~ 100.0%
 - 메모리수: 3 (불휘발성)




 * 임의파
 - 정현파 외에 임의파형도 출력할 수 있습니다.
    임의파형은 부속 컨트롤소프트웨어를 사용하여 간단히 작성, 외부 인터페이스 또는
    USB메모리를 동하여 본체 메모리에 저장할 수 있습니다.
 - 진폭분해능: 16bit
 - 파형길이: 4096워드
 - 메모리수: 16 (불휘발성)






 * 시퀀스  (옵션)
 - 주파수, 전압, 시간 등의 파라미터를 프로그램하여 순차적으로 출력합니다.
    패널면, 또는 리모콘(옵션), 부속컨트롤소프트웨어로 설정, 소프트웨어를 사용하면
    장대하고 복잡한 출력패턴도 간단히 프로그램할 수 있습니다.

 - 스텝수:        최대 255(1시퀀스 내)
 - 설정항목:     스텝시간, 출력레인지, AC/DC모드, 직류전압, 교류전압, 주파수, 파형,
                     스텝개시위상, 스텝종료위상, 위상각, 스텝종단, 점프횟수 등
 - 시퀀스제어:  개시, 정지, 홀드, 레쥼, 브랜치1, 브랜치2
 - 메모리수:     5 (불휘발성)

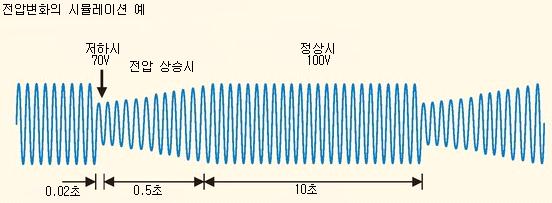

 * 전원변동시험
 - 정전, 전압상승, 전압하강, 위상급변, 주파수급변 등의 전원라인 이상을
    시뮬레이션하여 신제품 평가나 제품검사 등 각종 전원 변동시험에 대응합니다.
    패널면, 리모콘(옵션) 또는 부속컨트롤소프트웨어로 설정.

 - 스텝수:      6(초기, 정상1, 이행1, 이상, 이행2, 정상2)
 - 설정항목:   스텝시간, 출력레인지, 교류전압, 주파수, 스템개시위상, 스텝종료위상,
                    트리거출력 등
 - 파형:          정현파
 - 메모리수:    5 (불휘발성)


































◈ 컨트롤소프트웨어
 - 데이터작성, 편집에 용이한 소프트웨어 부속
 - 출력의 기본 파라미터를 PC에서 제어가능한 컨트롤소프트웨어, 계측치 데이터 읽어오기, 시퀀스*, 전원변동시험*, 임의파형작성,
    편집도 가능합니다.     ( *옵션)

◈ 인터페이스 / 외부제어 입출력
                                                               USB  RS-232










                                                CONTROL I/O                               GPIB(옵션)

- 각종 인터페이스와 외부제어 입출력으로 시스템화, 자동화에 유연하게 대응할 수 있습니다.
 * 인터페이스: RS-232, USB, GPIB(옵션)
   ※ LabVIEW 드라이버 표준첨부
 * 외부제어 입출력 (CONTROL I/O)
   - PLC 등에서 제어가능
   - 제어입력: 출력on/off, 시퀀스제어, 메모리 리콜(기본설정메모리, 시퀀스, 전원변동시험)
   - 스테이터스 출력: 전원on/off, 출력on/off, 보호동작, 리미터동작, 출력레인지, 시퀀스, 전원변동시험의 스텝동기 등
